【產品介紹】：

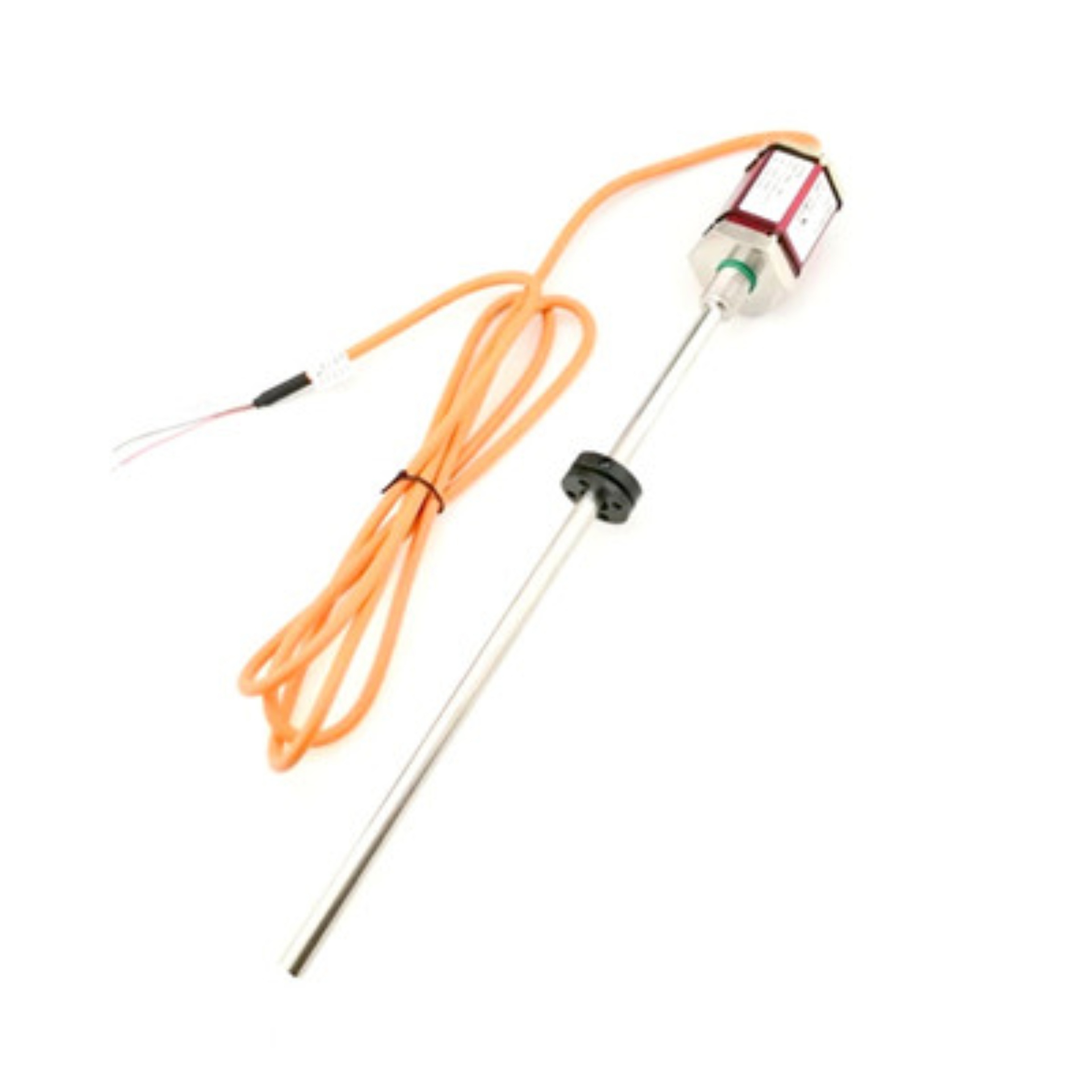

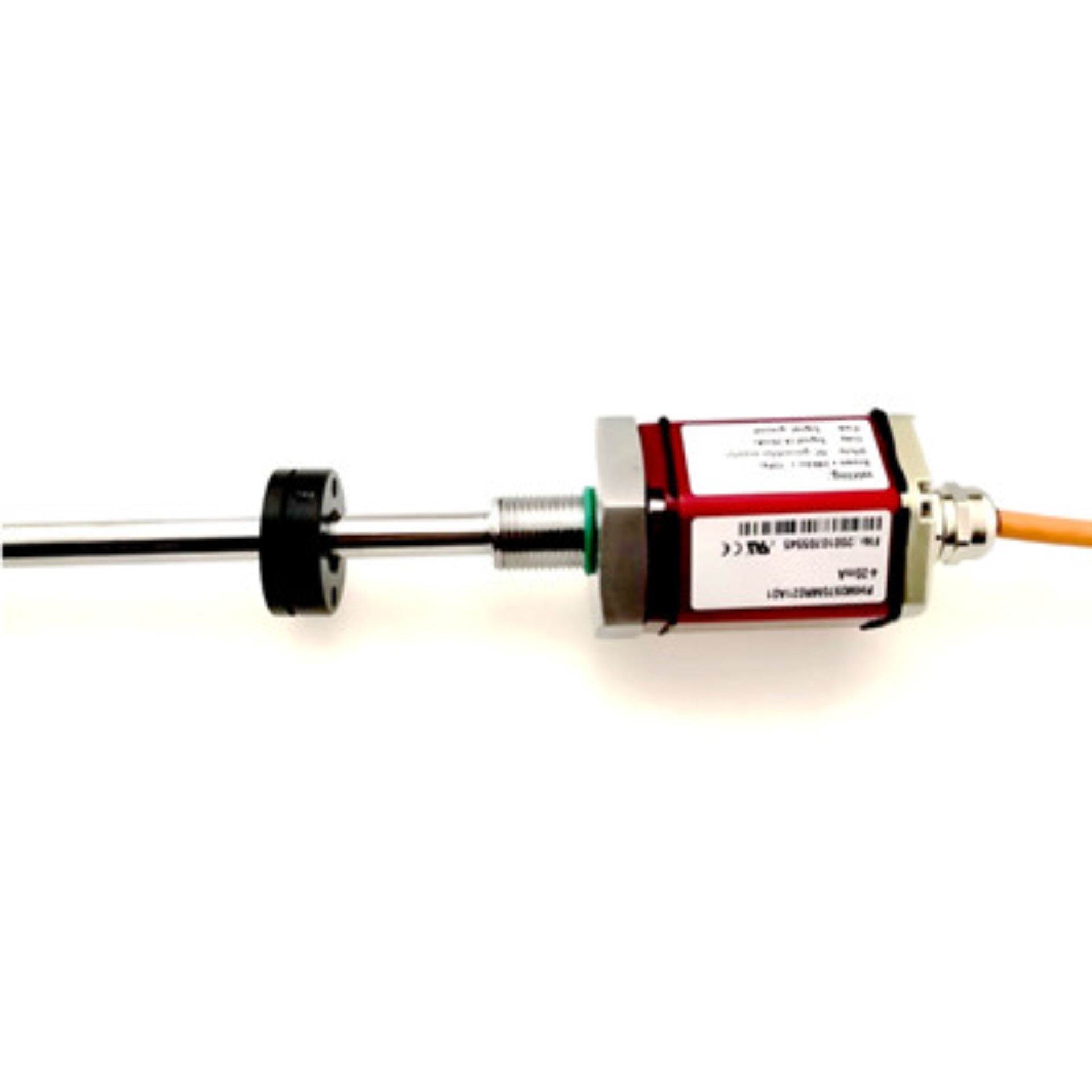

   HDM-L系列磁致伸縮線性位移傳感器（簡稱“磁尺”）是應用磁致伸縮原理研制而成，達到計量級精度的新一代精確測量“位移”的傳感器。磁尺輸出是真正的絕對位置，不需要定期重新標定的維護，測量過程中更無須重歸回零位。磁尺因其特有的優點，已在國內工控領域得到越來越廣泛的應用。隨著國內傳感器需求市場的擴大，公司通過對磁尺的不斷開發改進，針對位移和液位的不同應用領域推出了HDM系列磁致伸縮線性位移傳感器和磁致伸縮液位傳感器。該系列產品為客戶提供電流、電壓、SSI、ModBus、Profibus、Star/Stop等多種信號輸出，在不同的應用場合可以為客戶提供有效的解決方案，以及豐富的產品應用經驗。

【系列用途】：

冶金機械

水利閥門控制

橡膠機械

大壩安全檢測

【產品特點】：

◆非接觸式連續測量，使用壽命長

◆高精度、高重復性測量

◆絕對量輸出，重啟無須重歸零位

◆多種信號可選，性能穩定可靠

◆可同時測量多個位置量（SSI信號除外）

◆防射頻干擾

◆不需定期標定和維護

◆安裝方式靈活、簡便

◆抗污能力強，適用于惡劣工業環境

◆零點、滿度在量程范圍內100%可調（SSI信號除外）

【應用概述】：

  HDM-L系列磁致伸縮線性位移傳感器廣泛應用于伺服液壓油缸、氣輪機氣阻閥門、伺服氣缸活塞、水輪機導葉開度等位移量檢測與控制和很多要求機械定位和位移檢測精度高的設備上。磁尺靈活的供電方式和多種可選信號輸出，可應用在各種閉環控制系統中，且質量?jī)r(jià)格比高；良好的環境適應性、可靠性和穩定性，可廣泛應用于替代電阻式位移傳感器、LVDT等傳感器作為位移測量之用。

【產品參數】：

供電電源： +24VDC±10%；±15VDC±10% ；+12VDC~+24VDC ±10%

輸出方式： 0～5VDC、0～10VDC、-5～+5VDC、-10～+10VDC 、4～20mADC、Modbus-RTU、Modbus-ASCII、SSI、Profibus、START/STOP等

有效量程范圍： 剛性結構50～5000mm（也可根據客戶特殊要求訂做）

負載特性： 電流信號輸出最大負載電阻為500Ω；電壓信號輸出最大負載電流為2mA工作電流＜70mA

非線性誤差： ＜±0.05%F.S.（300mm以下最大誤差150um）

重復性誤差： ＜±0.002%F.S

分辨率： 模擬采用16BitD/A轉換；數字＜1μm

遲滯： ＜±0.002%F.S.

溫度影響： ＜±0.007%/F.S./℃

工作溫度：-40～+85℃

儲存溫度： -40～+100℃

零點可調范圍： 100%F.S

滿度可調范圍：100%F.S

更新時間： 與量程有關，不超過20ms

測桿材質： 304、316不銹鋼(特殊定制)

電子倉外殼材質： 鋁合金

連接形式： 螺紋連接、法蘭連接

出線方式： 直出電纜線、航空插頭

外殼防護等級： 電子倉IP65、測桿IP68

【產品選型】

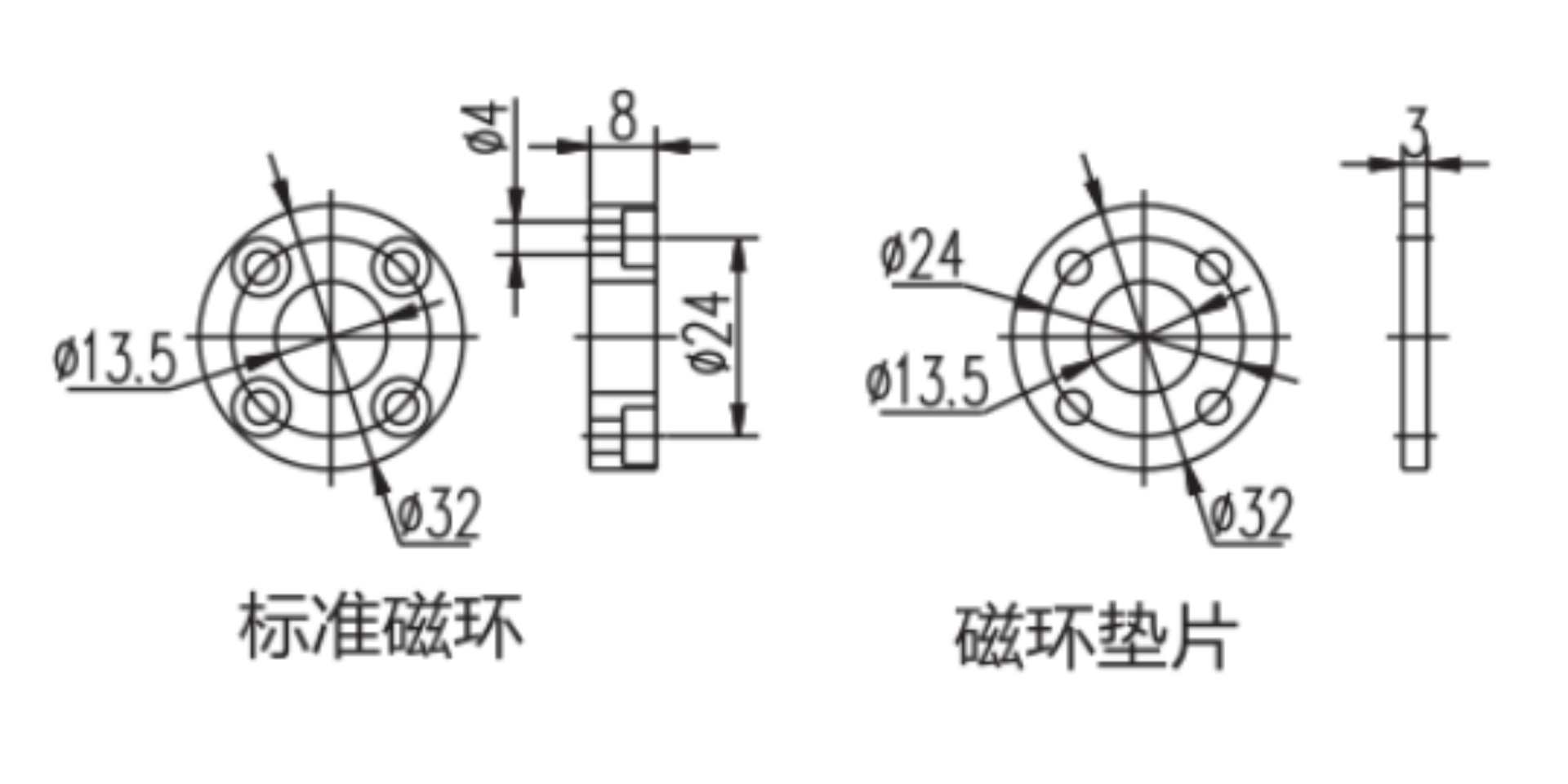

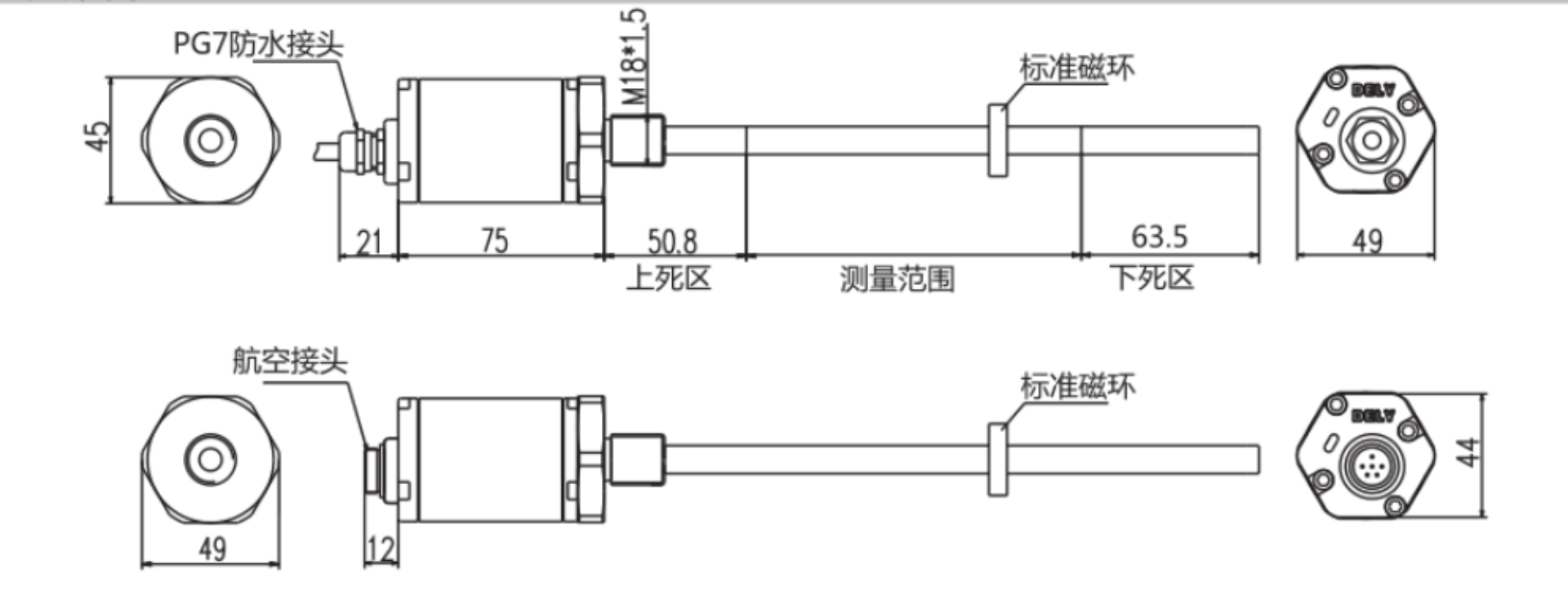

【產品尺寸圖】：
